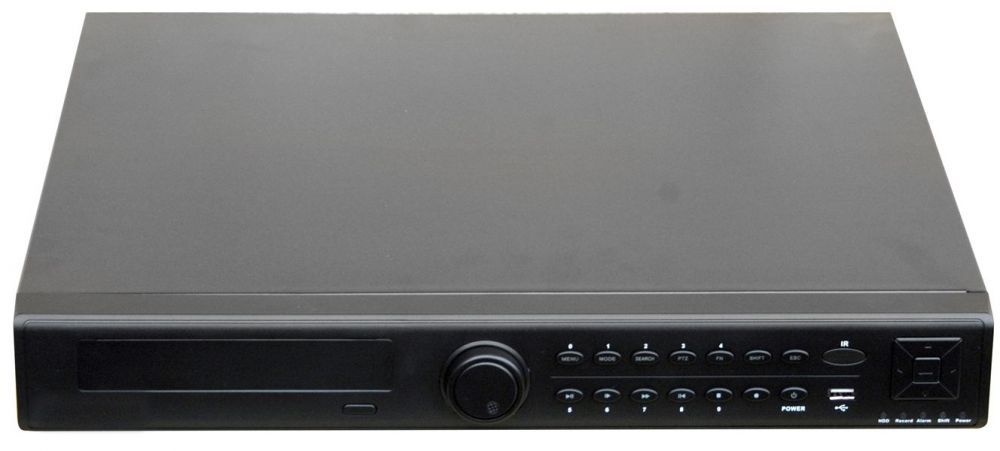

Sec-CAM NETPRO-3230-4 ATLANTIS, 24*5MP / 32*3MP, IP kamera rögzítő, NVR, max. 4db HDD, H.265 tömörítés (NVR)

Sec-CAM NETPRO-3230-4 ATLANTIS, 24*5MP / 32*3MP NVR, IP kamera rögzítő, max. 4db HDD, H.265 tömörítés (NVR)

IP kamerákhoz. NVR rögzítő: NVR rögzítés mód. 25fps/kamera (5MP/3MP/2MP/1.3MP/1MP/D1), real time. Monitor: 1db VGA (2MP, FULL HD, 1920x1080), 1db HDMI (8MP, 4K, 3840x2160). Riasztási be-/kimenet: 16db/4db. Audió be/kimenet: 1/1. IP hangrögzítés: az IP kamerák mikrofonja a LAN hálózaton át kerülnek rögzítésre. SATA 3.5 HDD (max. 4 x 6TB, max. összesen 24TB), DISC PLAYER. Ingyenes távoli betekintő CLOUD (felhő) szolgáltatás, CMS távfelügyeleti és NVR, mobiltelefon kliens szoftver. WIFI (opciós access point-tal). 3G (opciós mobil routerrel).

RÖGZÍTŐ PARAMÉTEREK

• Rögzítési módok: NVR.
• IP kamra szám:

1. Max. 24*5MP / 3MP / 2MP / 1.3MP / 1MP.
2. Max. 32*3MP / 2MP / 1.3MP / 1MP.

• Rögzítési képsebesség: 25fps/kamera.
• Dual Stream: van.
• Kompatibilis IP kamerák: Sec-CAM és GeoVision IP kamerák.
• VGA monitor kimenet: 1db (max. FULL HD 1920*1080).
• HDMI monitor kimenet: 1db (max. 8MP, 4K, 3840x2160)
• BNC monitor kimenet: NINCS.
• SPOT: NINCS. (A videó kimeneteken azonos képet láthatunk).
• Riasztási be / kimenet: 16/4.
• Mikrofon be / kimenet: 1/1.
• IP hangrögzítés: az IP kamerák mikrofonja a LAN hálózaton át kerülnek rögzítésre.
• Kétirányú audió kommunikáció: van.
• HDD tároló: 4 x 6 TB, 3.5'' HDD (winchester).
• DISC PLAYER program: van (SEC-CAM).
• Képarány: 16:9, 4:3 (választható).
• Távoli betekintés: ingyenes távoli betekintő CLOUD (felhő) szolgáltatással, CMS távfelügyeleti és NVR rögzítő szoftverrel, mobiltelefon kliens szoftverrel.
• LAN: van.
• Dinamikus IP (DDNS támogatás).
• CLOUD szolgáltatás: van.
• CMS szoftver: van.
• Mobil kliens: van.
• WIFI van (opciós Nanostation WIFI-s átjelzővel).
• 3G: van (opciós 3G-s mobil routerrel).
• Rögzített videók keresése: dátum/idő, riasztási/mozgásérzékelési esemény alapján.
• Digitális zoom: van (tetszőleges digitális zoom az élőképen és a rögzített felvételeken).
• PENTAPLEX (élő nézet, felvétel, lejátszás, adatmentés, távoli hozzáférés/vezérlés).
• Riasztási be / kimenet: 16/4.
• Mozgásérzékelés: mátrixos (16x12).
• Prealarm funkció (riasztás előtti rögzítés): NINCS.
• Postalarm funkció (mozgásérzékelés / riasztás utáni rögzítés): VAN (min. 10 másodperc, max. 300 másodperc).
• FTP funkció: mozgásérzékelés esetén mozgásérzékelési felvételek (videók) feltöltése ftp-re.
• E-mail küldő funkció: van (mozgásérzékelés esetén szöveges üzenet).
• Mozgásérzékelésre, videó jel vesztésre, letakarásra megszólal(hat) egy hangjelzés, aktíválód(hat) az e-mail küldés, ftp-feltöltés.
• Intelligens videó elemző funkciók: NINCS.
• Megbízható Linux-os operációs rendszer.
• Huszonnyolc nyelvű, egérrel vezérelhető grafikus menü (magyar is).
• Kezelés: egérrel, infra távirányítóval, CLOUD-ból, CMS-ből, mobil kliensből.
• Eseménynapló, videojel hiány érzékelése: van.
• Beépített dátum/idő és kamera név generátor: van.
• Videó rendszer automatikus érzékelése: van.
• Videó tömörítés: H.265 / H.264 választható (a H.265-el rögzített felvételek képminősége szemmel láthatóan jobb, mint a H.264-es tömörítésű rögzítőké).
• Audió tömörítés: G711A.
• Analóg PTZ vezérlési lehetőség: van.
• IP PTZ vezérlési lehetőség: van.

• Megbízható Linux operációs rendszer.
• Operációs rendszer kompatibilitás:

1. WIN8/WIN7/XP OP rendszer alatt: CMS programmal, CLOUD funkcióval, IE böngészővel (IE11 is).
2. Mobil OP rendszer alatt: Android, IOS (vMEyeSuper), Nokia (vMEye).
3. Macintosh OSX OP rendszer alatt: vMEye kliens szoftverrel.

CSATLAKOZÓK (BE- / KIMENETEK)

• Videó bemenet: NINCS.
• Videó kimenet (monitorok): 1db VGA (max. FULL HD 1920*1080), 1db HD-MI (max. (8MP, 4K, 3840x2160).
• SPOT: NINCS. (A videó kimeneteken azonos képet láthatunk).
• Audio (mikrofon) kimenetek: 1db (RCA).
• Audio (mikrofon bemenet): 1db (RCA). Gyárilag beépített mikrofonnal / mikrofon bemenettel rendelkező IP kamerák hangfelvételei rögzíthetőek LAN-on keresztül.
• Riasztási bemenetek: 16db.
• Riasztási kimenetek: 4db, hangjelzés, és hálózatos funkciók vannak (e-mail, ftp).
• LAN csatlakozó: 1db (RJ-45 port, 10M/100M/1000M).
• USB: 3db USB port. (2db USB2.0, 1db USB3.0).
• Soros port: 1db RS485 port.

• Működési hőmérséklet: -10°C és +55C° között.
• Méret: 440x440x60mm (hossz. x szél. x mag).
• Táp: bemenet: AC-100-240V, 50/60Hz, Kimenet: 12VDC, 6A.
• Fogyasztás: max. 25W (HDD-nélkül).
• Ventillátor: VAN.

• Egér.
• Magyar nyelvű, közérthető, részletes telepítési és felhasználói leírás.
• Tápegység és kábel.
• SATA HDD kábelek.
• Sec-CAM CD (leírások, CMS távfelügyeleti szoftver, disc player).

GARANCIAIDŐ

• 3 év.

A Sec-CAM NETPRO-3230-4 ATLANTIS, IP NVR rögzítő főbb paraméterei - TUDÁSTÁR

KOMPATIBILITÁS

IP kamera kompatibilitás: kizárlólag Sec-CAM IP kamerák csatlakoztathatóak.

IP NVR RÖGZÍTŐ: IP HD MEGAPIXEL KAMERÁKHOZ

• Max. 24db 5MP/3MP/2MP/1.3MP/1MP-es Sec-CAM IP kamera csatlakoztatható, vagy
• Max. 32db 3MP/2MP/1.3MP/1MP-es Sec-CAM IP kamera csatlakoztatható.
• Rögzítési mód NVR: NVR mód (csak IP HD kamerákhoz): NVR módban a rögzítőt kizárlólag HD MegaPixel felbontású IP kamerákkal használhatjuk.

RÖGZÍTÉSI FELBONTÁS: akár 5 MEGAPIXEL (2592x1944)

IP HD MegaPixel HD felbontás és rögzítés (HVR/NVR módban, IP kamerákkal):

• 5MP (2592x1944) rögzítési felbontással az analóg D1-nél (720x576) 12.5x nagyobb felbontású videó felvételek rögzíthetőek.
• 3MP (2048x1536) rögzítési felbontással az analóg D1-nél (720x576) 7.5x nagyobb felbontású videó felvételek rögzíthetőek.
• 2MP (FULL HD, HD1080p: 1920x1080) rögzítési felbontással az analóg D1-nél (720x576) 5x nagyobb felbontású videó felvételek rögzíthetőek.
• 1MP-1.3MP (720p, 1280x720 - 960p: 1280x960) rögzítési felbontással az analóg D1-nél (720x576) 2.5-3x nagyobb felbontású videó felvételek rögzíthetőek.
• MegaPixel felbontásnál a digitális zoom használatakor sokkal részletesebb a felvétel.
• MegaPixel felbontásnál 1db széles látószögű kamerával 2.5-12.5x nagyobb terület figyelhető meg.
• Pl.: arcok, tárgyak részletesen, azonosíthatóan felismerhetőek lesznek.

RÖGZÍTÉSI KÉPSEBESSÉG

• fps jelentése: 1 másodperc alatt rögzített képek száma. 1 másodperc alatt minél több képet tud rögzíteni a képrögzítőnk, annál folyamatosabb a visszanézett felvételünk.
• Mértékegysége: fps (képkocka/másodperc).
• 25fps jelentése: real time, valós idejű, folyamatos mozgás visszajátszáskor is.
• Javasolt minimum 6fps/kamera. 6 képkocka/másodperc alatti rögzítési képsebességnél a visszajátszott felvételek túlságosan szaggatottak lesznek.

Rögzítési képsebesség:

• Max. 24*5MP, 32*3MP felbontásban: 25fps/csatorna, REAL TIME!

(A rögzítési képsebesség csatornánként állítható).

HANGRÖGZÍTÉS

• Max. 1 hang rögzíthető az opciós mikrofon modullal, valamint
• Gyárilag beépített mikrofonnal / mikrofon bemenettel rendelkező IP kamerák hangfelvételei rögzíthetőek.

2 IRÁNYÚ AUDIÓ KOMMUNIKÁCIÓ

Kétirányú audió kommunikáció (beszéd) a megfigyelőrendszer és egy távoli számítógép között:

• A kamera oldalon beépített, vagy opciós mikrofon és hangszóró, a távoli számítógép oldalon mikrofon és hangszóró szükséges a beszéd hangok átvitelére.
• Nem csak vizuálisan láthatjuk az eseményeket, hanem a távoli számítógép mellett ülve kommunikálhatunk, beszélhetünk a rögzítőre csatlakoztatott hangmodulokkal egy helységben tartózkodó személyekkel (pl. az esetleges elkövetőkre, betörőkre is ráijeszthetünk).

WINCHESTER (HDD): NEM GYÁRI TARTOZÉK

Beszerelhető opciós HDD (WINCHESTER):  Max. 4db max. 6TB SATA 3.5'' HDD.

VÁRHATÓ RÖGZÍTÉSI IDŐTARTAM

1TB HDD - 1db IP kamerával - folyamatos rögzítési képsebességre állítva (folyamatos =25 képkocka/másodperc):

• HD720P (1MP) felbontásban: kb. 14-16 nap.
• HD960P (1.3MP) felbontásban: kb. 10-12 nap.
• HD1080P (2MP) felbontásban: kb. 6-8 nap.

A rögzítési időtartam növelhető:
- A HDD tárkapacitás növelésével, maximalizálásával: 1TB helyett 2TB, 2TB, 4TB HDD.
- A rögzítési képsebesség csökkentésével: ajánlott minimális érték 12 képkocka/másodperc.
- Rögzítés csak mozgásérzékelésre (képtartalom változásra) induljon.

A rögzített felvételek automatikus törlése / beállítható max. rögzítési időtartam:

• A DVR-en a beállítható, hogy a megadott időtartamnál régebbi felvételek automatikusan törlésre kerüljenek.
• A felhasználó által beállítható időtartam értékét napokban kell megadni, mely 1 és 50 nap közötti érték lehet.
• Példa: ha a beállított érték 3 nap, akkor ebben az esetben a 3 napnál régebbi felvételeket automatikusan törli a rendszer.
• A maximális időtartam függ a HDD tárkapacitástól (lásd: Tárhely szükséglet és rögzítési idő / Becsült rögzítési időtartam)!

FELVÉTELEK KIMENTÉSE

• USB-n: PenDrive-ra.
• USB-n: USB-s külső HDD-re.
• USB-n: USB-s DVD-RW íróra.
• Hálózaton keresztül: letöltés, mentés.
• Sec-CAM DISC PLAYER programmal.

Sec-CAM DISC PLAYER PROGRAM

• A felvétek kimentésére, számítógépen való lejátszáshoz.
• Régebbi, vagy más típusoknál nem lehet egy PC-n lejtszani a felvételt, kényelmetlen bevinni a rendőrségre-bíróságra a DVR-t a lejátszáshoz, ezt a problémát oldja meg ez a szoftver megoldásunk, ami SEC-CAM megoldás!
• A Sec-CAM rögzítőkből kivehető a HDD, majd a HDD-t USB-n csatlakoztathatjuk egy Windows-os PC-hez. Ezután a PC-re telepített DISC PLAYER programmal lejátszhatjuk a HDD-ről a felvételeket, illetve másolatot készíthetünk a PC-be épített HDD-re.

TÖMÖRÍTÉS: H.265

Új. legkorszerűbb H.265-ös tömörítés (a rögzített felvételek képminősége szemmel láthatóan jobb, mint a H.264-es tömörítésű rögzítőké).

CSATLAKOZTATHATÓ TV, VAGY SZÁMÍTÓGÉP MONITOR: VGA / HDMI

• 1db VGA (2MP, FULL HD, 1920x1080), 1db HDMI (8MP, 4K, 3840x2160).

• HDMI kimenet: 8MP, 4K, 3840x2160 (UHD 4K monitor is csatlakoztatható a rögzítőre).

• A 8MP, 4K, 3840x2160 UHD monitor felbontás előnye: ha pl.  4-es osztásban jelenítjük meg a 2MP felbontású kamerák képeit a monitoron, akkor teljes 2MP FULL HD (1920x1080) felbontásában látható mind a 4 kamera képe.

TARTOZÉKOK, CSOMAG TARTALMA

• Egér.
• Magyar nyelvű, közérthető, részletes telepítési és felhasználói leírás.
• Tápegység és kábel.
• 1db SATA HDD kábel.
• Sec-CAM CD (leírások, CMS távfelügyeleti szoftver, disc player).

A szoftver főbb tulajdonságainak bemutatása

KEZELŐFELÜLET

Magyar nyelvű, egérrel vezérelhető grafikus menürendszer: Magyar és további 27 nyelv pl. angol, német, cseh, román, szerb, stb..

IRÁNYÍTÁS, KEZELÉS

• Egérrel.
• Előlapi gombokkal.
• PTZ vezérlővel.
• Interneten keresztül távolról (CLOUD-ból, CMS programból, mobil kliensből).


MOZGÁSÉRZÉKELÉS

Mozgásérzékelésre induló, intelligens rögzítési mód:

• A Sec-CAM digitális videó rögzítőkön beállítható, hogy csak mozgásérzékelésre induljon a rögzítés.
• Például, ha egy boltban 1 órán keresztül nincs mozgás, akkor a Sec-CAM kamerás megfigyelő rendszer nem tárolja ezeket a felvételeket, hiszen nincs rá szükség, nem történet esemény.

A mozgásérzékelésre induló rögzítés előnyei:

• A rögzített felvételek visszajátszáskor a keresés jóval könnyebb, hiszen csak azok között a felvétetek között kell keresni, ahol valóban esemény történt.
• Ahol nem történt mozgás, ott nincs rögzítés, így az adott HDD-re rögzíthető napok száma jelentősen növekszik (ennek mértéke függ, az adott területen történt mozgások arányától).

RIASZTÁSI BEMENET - 16db

A riasztási bemenetekre köthető professzionális beltéri, kültéri mozgásérzékelő alkalmazásával a képtartalom változásnál pontosabb mozgásérzékelésre indított rögzítés felvételek érhetőek el.

RIASZTÁSI KIEMENET - 4db

A riasztási kimenetekre például hangjelző köthető amely riasztási eseménykor hangjelzést ad, vagy GSM kommunikátor köthető amely az ügyfelet telefon értesíti riasztási eseménykor.

POST-ALARM FUNKCIÓ

Post-alarm funkció: mozgásérzékelésre induló rögzítéskor beállítható, hogy mennyi ideig történjen rögzítés a legutolsó mozgás után (min. 10 másodperc, max. 300 másodperc állítható be).

FTP FELTÖLTÉS

FTP feltöltési funkció mozgásérzékeléskor:

• A rendszer mozgásérzékelés esetén a felvételeket feltölti a megadott ftp szerverre.
• A rögzített felvételekor távoli biztonsági mentés készíthető.
• Ha a betörő ellopja, tönkreteszi betöréskor a rögzítő, a felvétel az elkövetőről ekkor is meglesznek! :)

E-MAIL KÜLDÉS

E-mail küldő funkció mozgásérzékeléskor: A rendszer mozgásérzékelés esetén szöveges üzenet küld a megadott e-mail címre.

KERESÉS  A RÖGZÍTETT FELVÉTELEKBEN

Egyszerű keresési mód: A Sec-CAM digitális videó rögzítőkkel időpont (dátum/idő) és események (mozgásérzékelés) alapján is, gyorsan és egyszerűen vissza lehet keresni a  felvételeket.

DIGITÁLIS ZOOM

Tetszőleges digitális zoom az élőképen és a rögzített felvételeken. Minél nagyobb a felbontás, annál kiértékelhetőbb, jobban nagyítható a kép, és azonosítható az esemény szereplője.

Ajánlott internetes FELTÖLTÉSI sebesség IP kamerák távoli eléréshez (legjobb minőségben, 25fps rögzítési képsebességgel):

• 1 MegaPixeles IP kamera: 640 Kilobyte/s (azaz 5 Megabit/sec, 0.625 Megabyte/sec) / KAMERA.
• 1.3 MegaPixeles IP kamera: 830 Kilobyte/s (azaz 6.5 Megabit/sec, 0.813 Megabyte/sec) / KAMERA.
• 2 MegaPixeles IP kamera: 1280 Kilobyte/s (azaz 10 Megabit/sec, 1.25 Megabyte/sec) / KAMERA.
• 3 MegaPixeles IP kamera: 1920 Kilobyte/s (azaz 15 Megabit/sec, 1.875 Megabyte/sec) / KAMERA.
• 5 MegaPixeles IP kamera: 3200 Kilobyte/s (azaz 25 Megabit/sec, 3.125 Megabyte/sec) / KAMERA.

Amennyiben esetleg a helyi szolgáltató nem tudja biztosítani a MegaPixel felbontáshoz szükséges feltöltési sebességet, az alábbi megoldásokat javasoljuk:

• A rögzítési képsebesség csökkentése 25fps-ről (képkocka/másodperc) min. 12fps-re.
• Távolról, interneten keresztül egyszerre 1 kamera élőképét tekintjük meg,  vagy 1 kamera rögzített felvételeit nézzük vissza, nem 2-8 kamerát egyszerre az osztott képernyőn.
• Távolról, interneten keresztül analóg felbontásban nézzük az élőképét,  vagy a rögzített felvételeket, és azt a részt ahol esemény történt, hálózaton (interneten) keresztül lementjük a távoli számítógépünkre, ahonnan a letöltött felvételeket már MegaPixel felbontásban tekinthetjük meg.

Figyelem: a feltöltési sebesség a távoli elérést befolyásolja, a kamerák felvételei az NVR rögzítőre belső hálózaton MegaPixel felbontásban kerülnek rögzítésre, amelyek helyben, vagy interneten keresztül távolról letöltve MegaPixel felbontásban nézhetőek vissza!

INTERNETEN KERESZTÜLI TÁVOLI ELÉRÉS (számítógépről, okostelefonról, tablet-ről)

• Internet kapcsolat esetén a Sec-CAM digitális videó rögzítői a világ bármely pontjáról elérhetőek.
• Távolról belenézhetünk az élőképekbe, a rögzített felvételeket visszanézhetjük, módosíthatjuk a rendszer beállításokat.
• Számítógépes szoftverrel: ingyenes távoli betekintő CLOUD (felhő) szolgáltatással, Sec-CAM SC-CMS64 CMS távfelügyeleti és NVR szoftverrel akár 255db rögzítőt, vagy IP kamerát felügyelhetünk egy központi szoftverből.
• Internet böngészőből: Internet Explorer, Chrome, Firefox, Safari (teljes menedzselés, visszajátszás csak Internet Explorer-el!).
• Mobiltelefon szoftverrel: ingyenes mobiltelefon kliens programmal érhetjük el a rögzítőnket, IP kameránkat (ANDROID, IPHONE, WINDOWS MOBIL 5, BLACKBERRY).

1. INGYENES CMS TÁVFELÜGYELETI SZÁMÍTÓGÉPES SZOFTVER

• Ingyenes, magyar nyelvű, számítógépes CMS távfelügyeleti és NVR rögzítő szoftver.
• Név: Sec-CAM SC-CMS64, 64 kamerás CMS és NVR szoftver.
• CMS (Central Monitoring Software): távoli betekintésre, a rögzített felvételek visszatekintésére és akár 255db Sec-CAM rögzítő és IP kamera menedzselésére alkalmas távfelügyeleti szoftver.
• NVR rögzítő szoftver: számítógéppel az IP kamerák felvételeit rögzíthetjük a szoftver segítségével.
