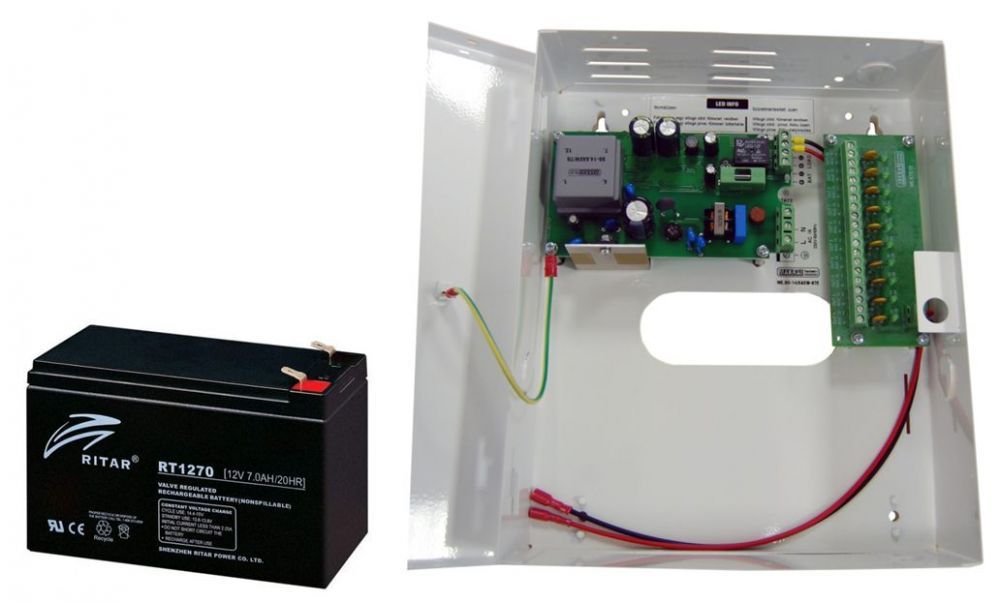

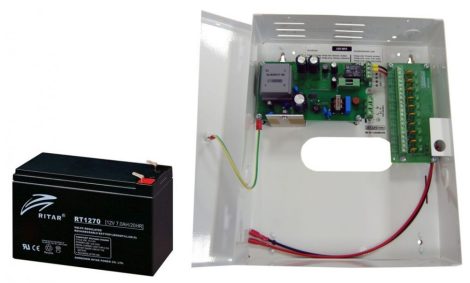

Sec-CAM SC-PS1205SM/10, 5.000mA fémházas SZÜNETMENTES tápegység, 10 csatornás tápfeszültség elosztóval, 12V DC, 12V/7Ah akkuval (kamerákhoz)

5.000mA, 12V-13.8V szabályozható, ipari kivitelű fémdobozban (max. 12V/7Ah akkumulátornak hely), 10db 1A-es biztosítékkal védett kimenet (10 csatornás tápfeszültség elosztó), akkumulátor töltő, kapcsolóüzemű stabilizált tápegység. Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is, melyet az akku kapacitása határoz meg. Védelmek: túlterhelés, rövidzár, túlmelegedés, túlfeszültség, mélykisülés, akku fordított polaritás (biztosíték). LED-es állapot visszajelzés.

Fő paraméterek

• Tápegység kamerákhoz.
• Szünetmentes, akkumulátor töltő, kapcsolóüzemű stabilizált.
• 5.000mA.
• 12-13.8V DC között szabályozható.
• Ipari kivitelű fémdobozban (max. 12V/7Ah akkumulátornak hely).
• Max. 10db 12V DC kamera csatlakoztatható a tápegységre (összterhelés max. 5.000mA)!
• 10db 1A-es biztosítékkal védett kimenet (10 csatornás tápfeszültség elosztó).
• Védelmek: túlterhelés, rövidzár, túlmelegedés, túlfeszültség, mélykisülés, akku fordított polaritás (biztosíték).
• LED -es állapot visszajelzés.
• 12V/7Ah akkumulátort az ár tartalmazza!

Fő paraméterek

• Bemenet: 230V 50/60Hz ±10%.
• Kimenet: 12V-13.8V szabályozható.
• 10db 1A-es biztosítékkal védett kimenet (10 csatornás tápfeszültség elosztó).
• 500-600mA/csatorna (akku töltőáramától függően).
• Max. terhelhetőség: 6A. Ajánlásunk szerint a DC KI ponton a terhelést válasszuk 5A-re, mert ebben az esetben az akkutöltő még 1A töltőáramot biztosít.
• Kivitel: ipari kivitelű fémdobozban (max. 12V/7Ah akkumulátornak hely).
• LED -es állapot visszajelzés.
• Védelmek: túlterhelés, rövidzár, túlmelegedés, túlfeszültség, mélykisülés, akku fordított polaritás (biztosíték).
• A készülék bekötése a tápegység melletti címkén látható.
• Az OUT bekötéseknél törekedjünk használni mindig megfelelő keresztmetszetű vezetéket!
• Érintésvédelmi osztály: I.
• Védettség: IP20.
• Megengedett max környezeti hőmérséklet: -10 °C …+50 °C.
• Méretek: 215 x 265 x 78mm (szél x mag x mélys).

1. Akkutöltő üzemmód:

• A tápegység dobozába max.12V/7 Ah-ás akkumulátort tudunk elhelyezni.
• A hálózati feszültséget a tápegység AC IN 230 V 50/60 Hz csatlakozóra kössük.
• A tápegység kimenetének LOAD jelűt használjuk(elosztó panelhez csatlakozik) az akkumulátort kössük a BAT jelűre polaritás helyesen.
• A BAT jelűn a feszültséget mérve állítsunk be a trimmer potencióméter segítségével 13.8 V-ot.
• A kamerák tápfeszültség ellátását az OUT 1. - OUT 10. kimeneti pontokra kössük.
• A kimenő feszültség 13,8 V! Ezért a kamerák házába építsük be a ME.12V/1A típusú segédtápegységet, amely biztosítja a 12 VDC, kimenő feszültséget és terhelhetősége 1 A.
• Az akku töltése automatikus (I-U karakterisztika), semmilyen beavatkozást nem igényel.
• Hálózat kima-radás esetén az akkumulátor mélykisülését és tönkremenetelét a berendezés úgy akadályozza meg, hogy kb. 10.5 V-ra csökkent akku feszültségnél lekapcsolja a terhelést.
• Hálózat vissza térése után megindul a töltési folyamat.
• Akku feszültség eléri a 12,5 V-ot, visszakapcsolja a terhelést.
• Akku bekötése: Piros +: Fekete -.
• OUT egyenkénti max.: 1 A túlterhelés és rövidzárvédett.
• OUT összterhelés max.: 5.5 A.
• OUT: 13.8 V.

2. Tápegység üzemmód:

• A hálózati feszültséget a tápegység AC IN 230 V 50/60 Hz csatlakozóra kössük.
• A tápegység kimenetének LOAD jelűt használjuk (elosztó panelhez csatlakozik) polaritás helyesen.
• A kamerák tápfeszültség ellátását az OUT1. - OUT 10. kimeneti pontokra kössük.
• Amennyiben a kamerákon mért tápfeszültség lecsökken, pl. a nagy távolság miatt, a tápegység trimmer potencióméterével ezt korrigálhatjuk úgy, hogy a tápegység feszültségszintjét emeljük.
• A feszültség mérést mindig a kamera bemenetén végezzük.
• OUT egyenként max.: 1 A (PTC-vel biztosított).
• OUT összterhelés max.: 6A.
• OUT: 12 V…13.8 V szabályozható.
