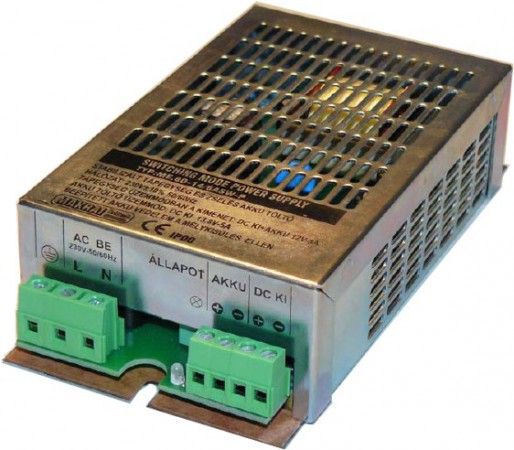

Tápegység, ME.80-14/6ASW-PK, szünetmentes, 5.000mA

5.000mA, 12V-13.8V szabályozható, ipari kivitelű fémházas, akkumulátor töltő, kapcsolóüzemű stabilizált tápegység. Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is,melyet az akku kapacitása határoz meg. Beépített akku védelem a mélykisütés ellen. LED -es állapot visszajelzés.

Tápegység, ME.80-14/6ASW-PK, szünetmentes, 5.000mA.

5.000mA, 12V-13.8V szabályozható, ipari kivitelű fémházas, akkumulátor töltő, kapcsolóüzemű stabilizált tápegység. Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is,melyet az akku kapacitása határoz meg. Beépített akku védelem a mélykisütés ellen. LED -es állapot visszajelzés.

- Bemenet: 230V 50/60Hz ±10%.

- Kimenet: 12V-13.8V.

- Max.terhelhetőség: 6A. Ajánlásunk szerint a DC KI ponton a terhelést válasszuk 5A-re,mert ebben az esetben az akkutöltő még 1A töltőáramot biztosít.

- Kivitel: ipari kivitelű, rácsozott fémházban.

- LED -es állapot visszajelzés.

- A készülék akkutöltő és tápegység üzemmódban működtethető.

- Az üresjárási feszültség beállításával, mely a készülék belsejében lévő trimmer potméter szabályzásával történik. Ennek megfelelően választhatjuk ki a kellő üzemmódot.

- Ha az üresjárási feszültség 12,5V alatti, akkor tápegység, (mélykisülés védelem kikapcsol) míg ha 13V fölötti, akkor akkutöltő üzemmódot állítunk be.

- Érintésvédelmi osztály: I.

- Védettség: IP00.

- Megengedett max környezeti hőmérséklet: 50°C.

- A készülék telepítésénél a megfelelő szellőzésről gondoskodni kell!

1. Akkutöltő üzemmód:

- Csatlakoztassuk a BATT jelű kimenetet az akkumulátorra, míg a DC OUT jelűt a terhelésre.

- A kimenő feszültség mindkét csatlakozóponton 13,8V.

- Max. kimenő áram 6A.

- Terhelés nagyságának méretezésénél gondoljunk az akku töltő áram nagyságára is,melyet az akku kapacitása határoz meg.

- A DC OUT és az BATT kimeneteken az összterhelés max 6A lehet.

- Ügyeljünk a helyes polaritásra!

- A hálózati feszültséget az AC IN 230V 50/60Hz csatlakozóra kössük.

- Az akku töltése automatikus (I-U karakterisztika), semmilyen beavatkozást nem igényel.

- Hálózat kimaradás esetén az akkumulátor mélykisülését és tönkremenetelét a berendezés úgy akadályozza meg, hogy kb. 10,5V-ra csökkent akku feszültségnél lekapcsolja a terhelést.

2. Tápegység üzemmód:

Alkalmazási példa:12V-os DC kamerák tápellátása:

- A készülék belsejében található potméterrel a kimenő feszültséget 12V-ra állítjuk.

- Mindkét kimenetet használhatjuk a terhelés bekötésére DC OUT + BATT.

- Max terhelő áram 6A.

- A hálózati feszültséget az AC IN 230V 50/60Hz csatlakozóra kössük.

- Mélykisülési védelem kikapcsolt állapot.

MAKRAI. Magyar termék. 1 év garancia.
